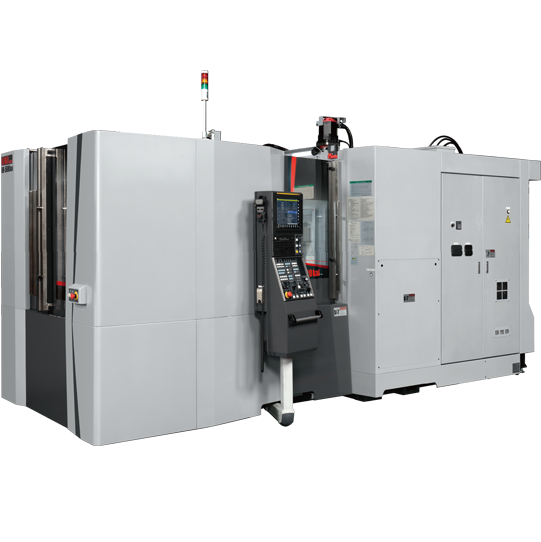

KH-5800kai

產品特點Product Features

01.	實現較大行程，占地面積較小。
02.	可以承受大且重的刀具，刀具數量（40T/60T/120T/240T）。可拓展的APC數量（2-6）和FMS單元。
03.	機床標配：12,000min-1大扭矩主軸（249Nm），高速凸輪滾珠轉臺系統（66.6min-1），80m/min-1快移速度，1G加速度。
04.	機器在高速運轉的同時還配備主軸、絲杠恒溫系統，有效的控制熱変位保證機床的穩定性。

KH-5800kai 基本規格

項目		KH-5800kai
工作范圍	行程（X/Y/Z)	800/800/850 mm
	主軸中心至工作臺表面距離	50-850 mm
	主軸軸端至工作臺中心距離	75-925 mm
	地面至工作臺面距離	1,069 mm
主軸	主軸錐度	7/24 Taper NT No.40
	主軸最高轉速	12,000min-1直驅(OP.15,000min-1直驅/20,000min-1內藏)
	主軸功率	37/15KW
工作臺	工作臺尺寸	500 x 500 mm(OP.400 x 400 / 630 x630 mm)
	最大工件尺寸	φ800x1,000mm
	臺面形狀	25-M16 P=100mm 500mm臺面 (OP.25-M16 P=80mm 400mm 臺面) (OP.25-M16 P=125mm 630mm 臺面)
	臺面數量	2面（OP.6面/8面）
	臺面承重	500kg
	最小分度	0.001°
	臺面旋轉方式	旋轉
刀庫	換刀形式	隨機40/60ATC（OP.固定刀套)
	刀柄形式	MAS BT40
	刀具容量	40T(OP.60/120/240T)
	最大刀具直徑（相鄰滿/空）	φ70mm/φ140mm -40/60ATC (OP.φ95mm/φ185mm-120/240ATC)
	最大刀具長度	550mm
	最大刀具重量	8kg(OP.12kg)
	換刀時間 T-T/C-C	1.1/2.7 秒
移動速度	快移速度(X/Y/Z軸)	80,000mm/min
	進給速度(X/Y/Z軸)	30,000mm/min
	臺面旋轉速度	66.6min-1(OP.55.5最大承重750kg/托盤）
	加速度(X/Y/Z軸)	1.0/1.0/1.0 G
尺寸	占地面積（不含排屑器）	2,896 x 5,058 mm（2APC+40/60ATC) 3,128 x5,058 mm（2APC+120/240ATC)
	機床重量	9,650kg(40ATC)/10,400kg(120ATC)
控制系統		FANUC 31i-B Plus
